Jak głęboko powinien być ułożony kabel elektryczny na działce? To pytanie nurtuje wielu właścicieli nieruchomości, którzy planują instalację elektryczną w swoim ogrodzie lub na działce. Głębokość, na jakiej należy umieścić kabel, zależy od jego przeznaczenia oraz rodzaju terenu. Zgodnie z obowiązującymi normami, dla kabli o napięciu do 1 kV, głębokość układania powinna wynosić co najmniej 70 cm, jeśli nie przebiegają one pod chodnikami czy drogami. W przypadku, gdy kabel jest układany pod takimi nawierzchniami, minimalna głębokość to 50 cm.
W artykule przedstawimy szczegółowe wymagania dotyczące głębokości układania kabli elektrycznych, a także praktyczne kroki, które pomogą uniknąć kosztownych błędów podczas instalacji. Dzięki tym informacjom będziesz mógł zapewnić bezpieczeństwo oraz trwałość swojej instalacji elektrycznej.Kluczowe informacje:
- Minimalna głębokość układania kabli elektrycznych do 1 kV wynosi 70 cm w terenie, a 50 cm pod drogami lub chodnikami.
- Dla kabli o napięciu od 1 do 20 kV, głębokość powinna wynosić co najmniej 80 cm.
- Wykop powinien być o 10 cm głębszy niż wymagane ułożenie kabla, aby umożliwić podsypkę z piasku.
- Kabel należy przykryć warstwą piasku o grubości co najmniej 10 cm oraz oznakować folią ostrzegawczą.
- Kabel powinien być umieszczony w odległości co najmniej 50 cm od granicy działki.
Wymagana głębokość układania kabla elektrycznego na działce - kluczowe informacje
Głębokość, na jakiej należy układać kabel elektryczny na działce, jest kluczowym aspektem, który wpływa na bezpieczeństwo i trwałość instalacji. Zgodnie z normą N-SEP-E-004, dla kabli o napięciu do 1 kV, które nie są umieszczone pod drogami czy chodnikami, minimalna głębokość układania powinna wynosić 70 cm. W przypadku, gdy kabel biegnie pod nawierzchnią, głębokość ta zmniejsza się do 50 cm. Te wymagania są istotne, aby zapewnić ochronę przed uszkodzeniami mechanicznymi oraz wpływem warunków atmosferycznych.
Warto również zauważyć, że dla użytków rolnych głębokość układania kabli do 1 kV powinna wynosić co najmniej 70 cm. Dla linii o napięciu od 1 do 20 kV, które są kładzione poza użytkami rolnymi, głębokość ta wzrasta do 80 cm. Przestrzeganie tych norm nie tylko zwiększa bezpieczeństwo, ale także zapewnia długotrwałą funkcjonalność instalacji elektrycznej. Pamiętaj, aby zawsze dostosować głębokość układania do specyficznych warunków terenu oraz typu instalacji.
Jak głęboko układać kable elektryczne do 1 kV w różnych warunkach
W przypadku kabli o napięciu do 1 kV, głębokość układania powinna być dostosowana do rodzaju terenu. W obszarach miejskich, gdzie występuje większe ryzyko uszkodzeń mechanicznych, zaleca się głębokość co najmniej 70 cm. Natomiast w terenach wiejskich, gdzie ryzyko jest mniejsze, można stosować tę samą głębokość, ale z dodatkowym zabezpieczeniem, takim jak podsypka z piasku.
W terenach o dużym natężeniu ruchu, takich jak parkingi czy drogi, głębokość układania kabli powinna być większa, aby zminimalizować ryzyko uszkodzeń. W takich przypadkach, głębokość 50 cm pod nawierzchnią jest zalecana, aby zapewnić odpowiednią ochronę. Warto również pamiętać, że w przypadku instalacji kabli w użytkach rolnych, głębokość 70 cm jest standardem, co pozwala na uniknięcie uszkodzeń podczas prac polowych.
Głębokość dla kabli elektrycznych w użytkach rolnych i miejskich
W przypadku użytków rolnych, głębokość układania kabli elektrycznych do 1 kV powinna wynosić co najmniej 70 cm. Taka głębokość jest zalecana, aby zapewnić odpowiednią ochronę kabli przed uszkodzeniami mechanicznymi, które mogą wystąpić podczas prac polowych. W terenach rolnych, gdzie często prowadzone są prace związane z orką czy siewem, głębokość ta jest kluczowa dla bezpieczeństwa instalacji elektrycznej.
W obszarach miejskich, głębokość układania kabli elektrycznych jest regulowana przez inne normy. Dla kabli układanych pod nawierzchniami, takimi jak drogi czy chodniki, głębokość powinna wynosić 50 cm. W przypadku kabli o napięciu od 1 do 20 kV, które są kładzione w terenach miejskich, głębokość ta wzrasta do 80 cm. Przestrzeganie tych norm jest kluczowe dla zapewnienia bezpieczeństwa oraz trwałości instalacji elektrycznej w zróżnicowanych warunkach terenowych.
Praktyczne kroki do poprawnego ułożenia kabla elektrycznego - unikaj błędów

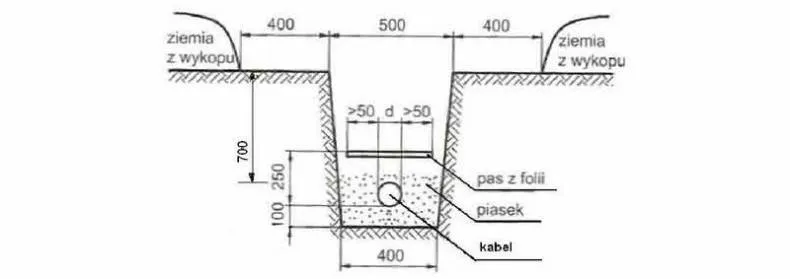

Przy układaniu kabli elektrycznych na działce, kluczowe jest przestrzeganie kilku podstawowych kroków, aby zapewnić bezpieczeństwo i zgodność z obowiązującymi normami. Przede wszystkim, przed rozpoczęciem prac należy zaplanować trasę, którą kabel będzie przebiegał, oraz wykonać wykop o głębokości odpowiedniej do rodzaju kabli. Zgodnie z normami, wykop powinien być o 10 cm głębszy niż wymagane ułożenie kabla, co pozwala na zastosowanie podsypki z piasku.

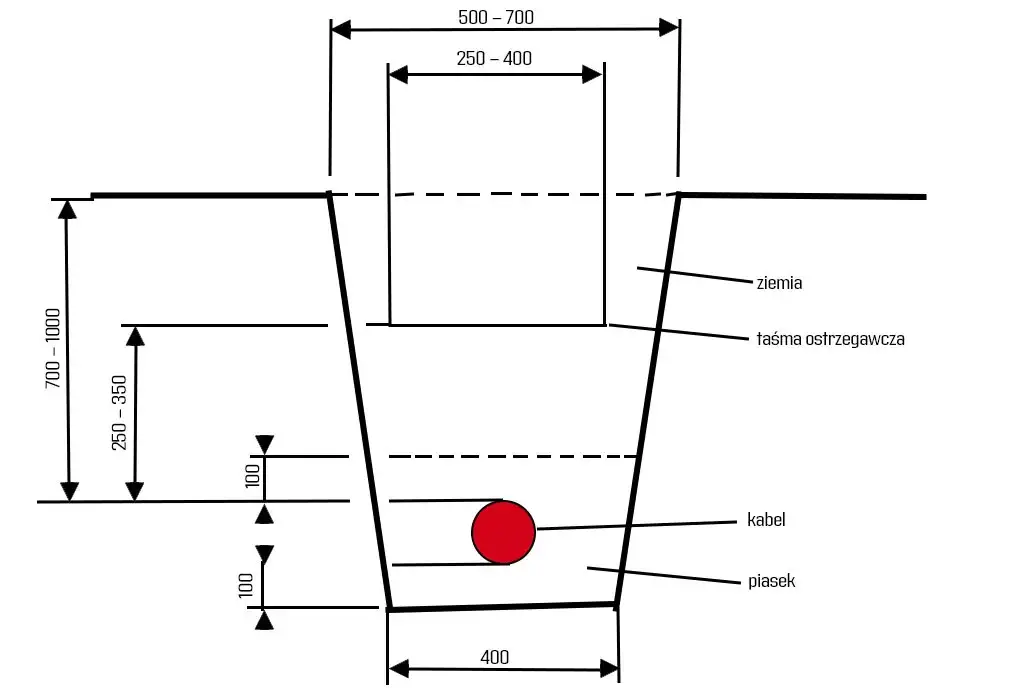

Ważnym krokiem jest również zabezpieczenie kabla przed uszkodzeniami. Na dnie wykopu należy wykonać warstwę 10 cm podsypki z piasku, co chroni kabel przed naprężeniami i uszkodzeniem izolacji. Po ułożeniu kabla, powinien on być przykryty kolejną warstwą piasku o grubości co najmniej 10 cm, a następnie należy umieścić folię ostrzegawczą. Tego rodzaju oznakowanie jest istotne dla przyszłych prac ziemnych, aby uniknąć przypadkowego uszkodzenia instalacji elektrycznej.
- Wykop o głębokości 10 cm większej niż wymagane ułożenie kabla.
- 10 cm podsypki z piasku na dnie wykopu dla ochrony kabla.
- Folia ostrzegawcza umieszczona na głębokości 25-35 cm nad kablem.
Jak przygotować wykop i zabezpieczyć kabel przed uszkodzeniem
Przygotowanie wykopu do układania kabli elektrycznych jest kluczowym krokiem, który wpływa na bezpieczeństwo i trwałość instalacji. Wykop powinien być odpowiednio szeroki i głęboki, aby umożliwić swobodne umieszczenie kabla oraz zapewnić mu odpowiednią ochronę. Ważne jest, aby dno wykopu było równe i wolne od ostrej gleby lub kamieni, które mogą uszkodzić izolację kabla. Należy również wykonać podsypkę z piasku o grubości co najmniej 10 cm, co zabezpiecza kabel przed naprężeniem i uszkodzeniem.Oprócz odpowiedniego przygotowania wykopu, istotne jest również zabezpieczenie kabla przed uszkodzeniami mechanicznymi. Po ułożeniu kabla, powinien on być przykryty warstwą piasku o grubości co najmniej 10 cm. Taka warstwa nie tylko chroni kabel, ale także zapobiega jego przesuwaniu się w trakcie zasypywania wykopu. Dodatkowo, warto rozważyć użycie folii ostrzegawczej, która sygnalizuje obecność kabla i zapobiega przypadkowemu uszkodzeniu podczas przyszłych prac ziemnych.
Wskazówki dotyczące oznakowania kabli elektrycznych w ziemi
Oznakowanie kabli elektrycznych w ziemi jest niezwykle istotne, aby uniknąć ich przypadkowego uszkodzenia w przyszłości. Należy używać folii ostrzegawczej w kolorze niebieskim, która jest przeznaczona do sygnalizowania obecności kabli elektrycznych o napięciu do 1 kV. Folia ta powinna być umieszczona na głębokości od 25 do 35 cm nad kablem. Ważne jest, aby oznakowanie było wyraźne i dobrze widoczne, co pomoże osobom wykonującym prace ziemne zidentyfikować miejsce, w którym znajdują się kable.
Czytaj więcej: Jak skutecznie pozbyć się słupa energetycznego na działce bez problemów
Najczęstsze błędy przy układaniu kabli elektrycznych - co unikać
Podczas układania kabli elektrycznych często popełniane są błędy, które mogą prowadzić do poważnych problemów w przyszłości. Jednym z najczęstszych błędów jest niewłaściwe zabezpieczenie kabla przed uszkodzeniami mechanicznymi. Brak odpowiedniej podsypki z piasku lub nieprzykrycie kabla warstwą ochronną może skutkować uszkodzeniem izolacji, co z kolei prowadzi do awarii elektrycznych i potencjalnych zagrożeń pożarowych. Dodatkowo, nieodpowiednie oznakowanie kabli może prowadzić do ich przypadkowego usunięcia podczas przyszłych prac ziemnych.
Kolejnym powszechnym błędem jest ignorowanie lokalnych przepisów i norm dotyczących głębokości układania kabli. Wiele osób decyduje się na mniejsze głębokości, aby zaoszczędzić czas lub koszty, co jednak zwiększa ryzyko uszkodzeń. Niewłaściwa głębokość może prowadzić do uszkodzenia kabla przez ruchy ziemi, a także przez ciężar pojazdów, które mogą poruszać się po powierzchni. Dlatego tak ważne jest, aby przestrzegać wszystkich norm i zaleceń dotyczących układania kabli elektrycznych.
Jakie konsekwencje niesie za sobą niewłaściwa głębokość układania
Niewłaściwa głębokość układania kabli elektrycznych może prowadzić do poważnych konsekwencji. Przede wszystkim, zbyt płytkie ułożenie kabli naraża je na uszkodzenia mechaniczne, które mogą wystąpić podczas prac ziemnych lub w wyniku naturalnych ruchów gruntu. Może to prowadzić do awarii instalacji, co generuje dodatkowe koszty napraw oraz potencjalne zagrożenie dla użytkowników. Długotrwałe narażenie kabli na niekorzystne warunki może również skutkować ich szybkim zużyciem i koniecznością wymiany, co wiąże się z dalszymi wydatkami.
Dlaczego warto przestrzegać lokalnych przepisów i norm budowlanych
Przestrzeganie lokalnych przepisów i norm budowlanych jest kluczowe dla bezpieczeństwa i efektywności instalacji elektrycznych. Dzięki tym regulacjom, można uniknąć wielu problemów, takich jak awarie czy zagrożenia pożarowe, które mogą wynikać z nieprawidłowego ułożenia kabli elektrycznych. Normy te określają nie tylko głębokość układania kabli, ale również materiały, które powinny być używane, co zapewnia ich trwałość i odporność na uszkodzenia. Co więcej, przestrzeganie przepisów jest często wymagane przez ubezpieczycieli, co może wpływać na wysokość składek ubezpieczeniowych. W ten sposób, stosowanie się do lokalnych norm nie tylko zwiększa bezpieczeństwo, ale również może przyczynić się do oszczędności finansowych w dłuższej perspektywie.
Inwestycja w nowoczesne technologie w instalacjach elektrycznych
W dzisiejszych czasach, nowoczesne technologie mogą znacząco zwiększyć bezpieczeństwo oraz efektywność instalacji elektrycznych na działkach. Warto rozważyć zastosowanie inteligentnych systemów monitorowania, które na bieżąco analizują stan kabli i wykrywają potencjalne zagrożenia, takie jak przeciążenia czy uszkodzenia izolacji. Tego rodzaju rozwiązania pozwalają na szybkie reagowanie na problemy, co może zapobiec poważnym awariom i zwiększyć niezawodność systemu elektrycznego.
Dodatkowo, inwestując w kable o wysokiej odporności na warunki atmosferyczne oraz mechaniczne, można znacznie wydłużyć żywotność instalacji. Kable te, często wyposażone w dodatkowe warstwy ochronne, są bardziej odporne na działanie wilgoci, promieniowania UV oraz uszkodzeń mechanicznych. W dłuższej perspektywie, takie inwestycje mogą przynieść oszczędności związane z mniejszymi kosztami konserwacji i napraw, a także zwiększyć bezpieczeństwo użytkowników.
